- 様々な分野で利用される流体に関する装置です。JIS準拠の空調試験装置、圧力損失評価装置、風力タービン試験装置、キャビテーションタンネル、特殊低騒音送風機等のみならず、供試体そのものの設計、製作を含め幅広くご要求に対応可能です。
- ご活用事例：自動車用空調デバイス評価、自動車用熱交換器評価、タービン試験評価装置、ロケット用ターボポンプ試験装置、音響装置向け極低騒音送風機等
- 下事例は一例です、幅広く対応可能ですので、詳細仕様はお問い合わせフォームより、お問い合わせください

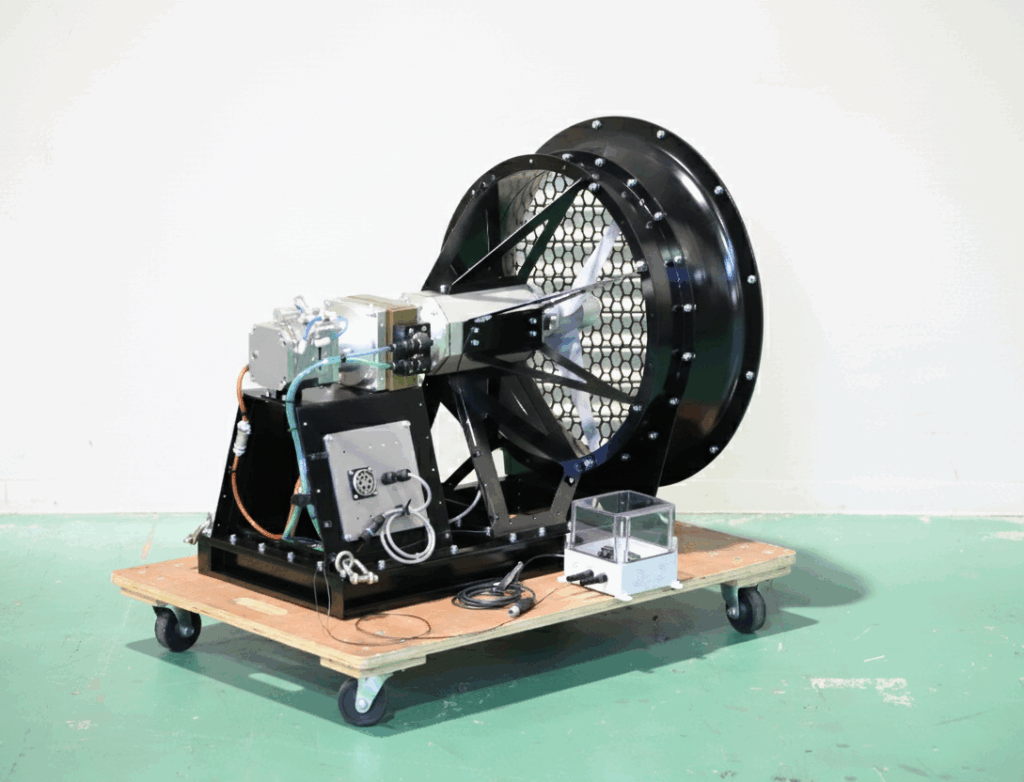

小型タービン試験装置
- 直径約450mmの超小型タービンを用いた小型試験装置です。タービン、動力計および計測システムをひとつのパッケージに収めることで試験評価を容易にしました。
- 軸流タービンのみならず、垂直式風車、水車等のシステム設計も可能です。
- 参考価格：6,000,000円～

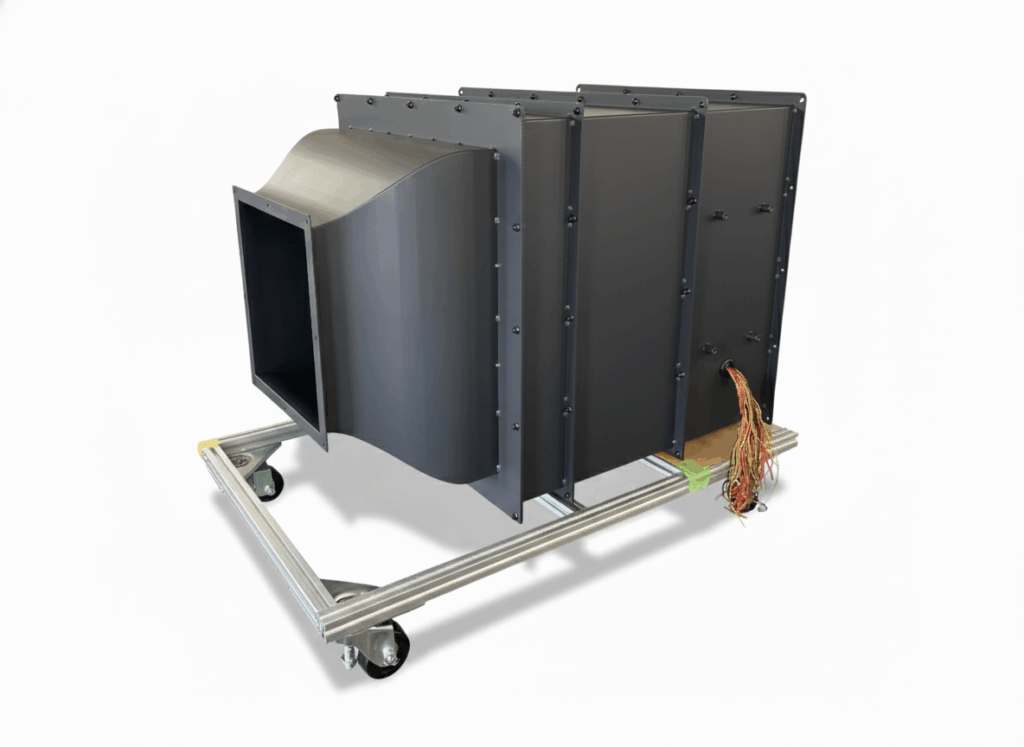

極低騒音送風機
- 風速毎秒6m時に騒音が40dB未満の極低騒音送風装置です。特殊な音響装置が自然環境下でどのような特性になるかを評価するために設計製作しました。評価風速では騒音が30dB未満になるように設計しました。
- 商用100V/50Hz/60Hz兼用でラボレベルでも取り回しが容易な設計。
- 参考価格：1,800,000円～

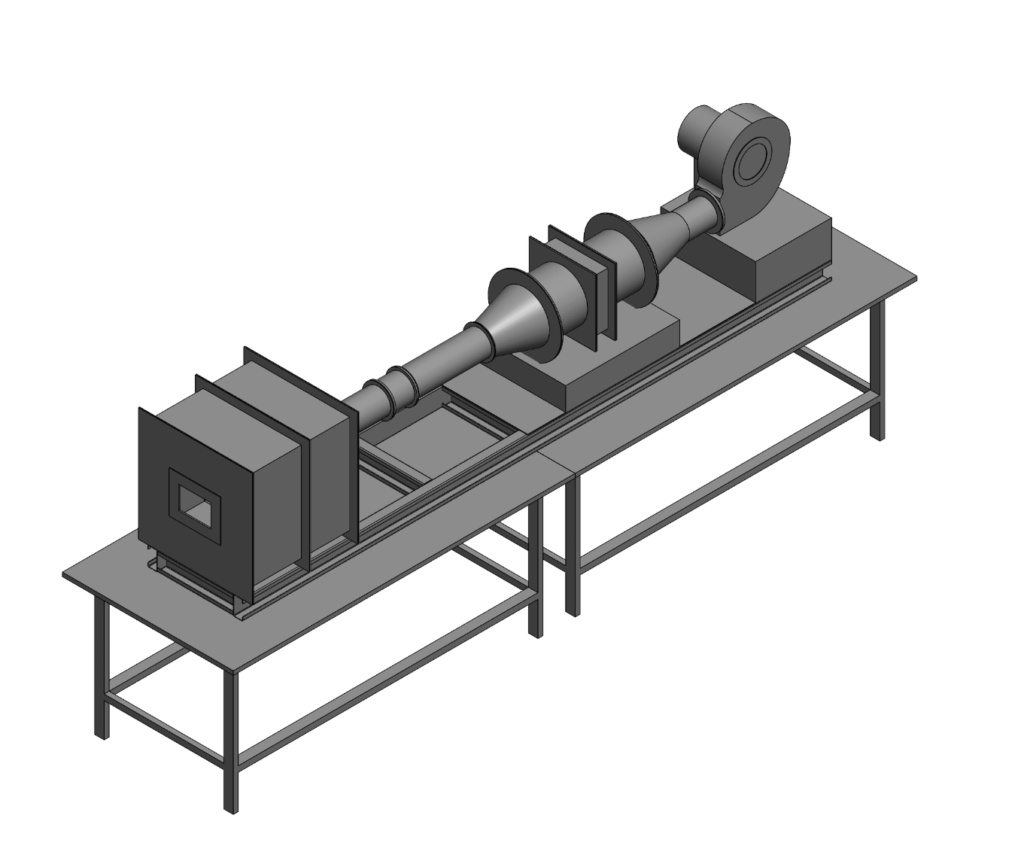

JIS準拠圧力損失評価装置
- JISに基づく圧力損失評価装置です。フィルター、空調デバイスおよび熱交換器等の流量と圧力損失を評価可能な試験システムです。作動流体は空気、圧力計測精度は0.05%、流量は0.1%という高精度な装置です。
- 各種供試体に対応できるように各種アダプタを備えます。
- 計測精度、圧力レベルはお客様のご要望に応じて適切にご提案させていただきます。
- 参考価格：3,000,000～12,000,000円

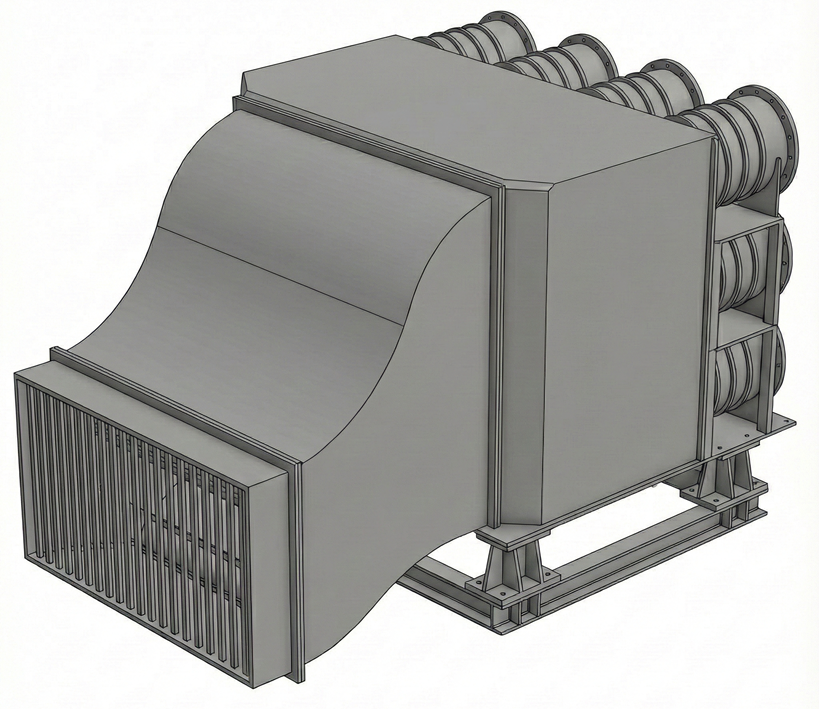

シャシーダイナモ用送風装置
- 自動車の燃費、冷却および空力性能等を評価するシャシダイナモ専用の送風装置です。従来装置にくらべ大面積に送風することが可能であり、普通自動車から大型のトラックまで対応します。最大風速は時速100km/hまで対応します。
- 出口ルーバーを備え、風向の偏向も可能です。
- 風速、面積等の主要仕様はお客様のご要望に応じて適切にご提案させていただきます。
- 参考価格：10,000,000～

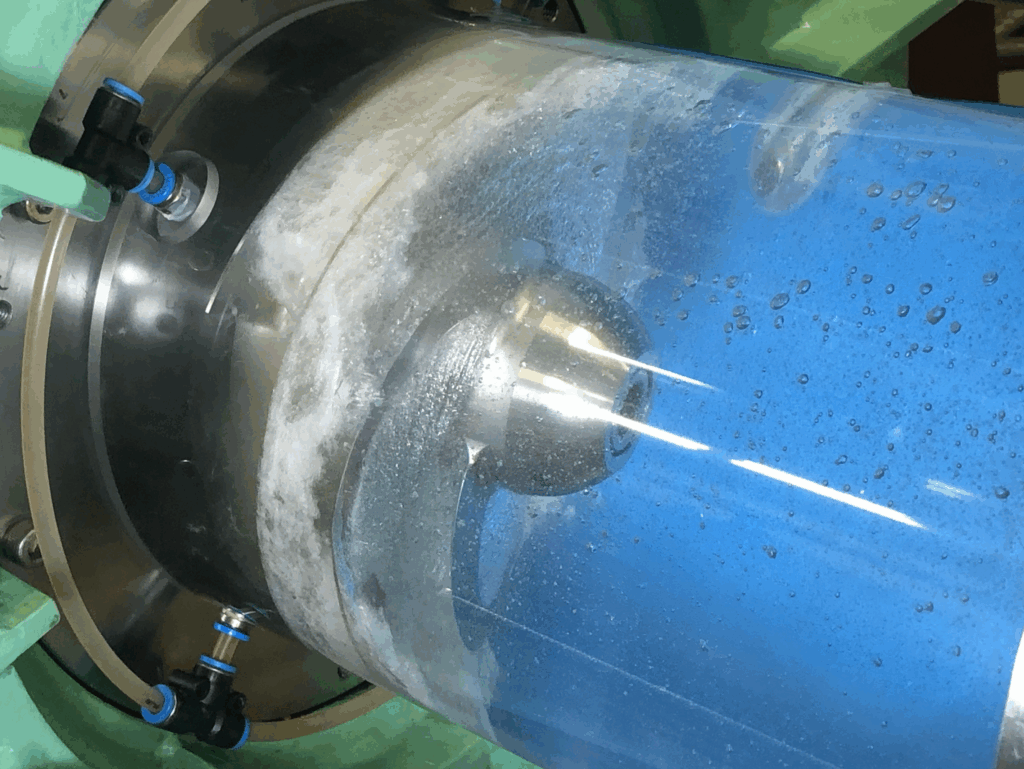

キャビテーションタンネル／ポンプ性能試験装置
- 一般産業用ポンプや宇宙ロケット用推進剤ポンプの試験評価が可能なタンネル装置です。
- ポンプPQ性能の他に、減圧条件下でのインデューサの吸込性能が試験可能です。
- インデューサ直径80～100mm程度、各種仕様に対応します。
- ポンプおよびインデューサ供試体の設計、製作も可能です。
- 参考価格：13,000,000円～

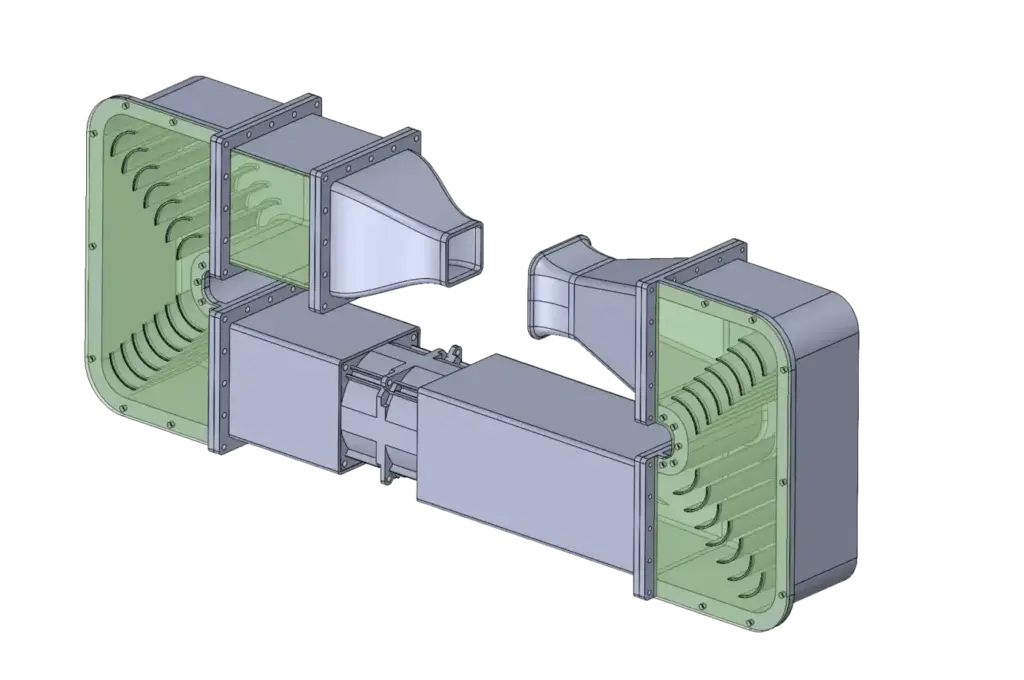

卓上超小型検定風洞
- ノズル出口縦横50mmnの超小型回流風洞です。センサの日々の校正や本格的な校正作業用に。
- 風速：2～40m/s 風速分布：±1% 乱れ度：1%未満 商用100V/50Hz/60H
- 風洞の主要構造は樹脂で軽量、取り回しや容易。
- 参考価格：1,200,000円～

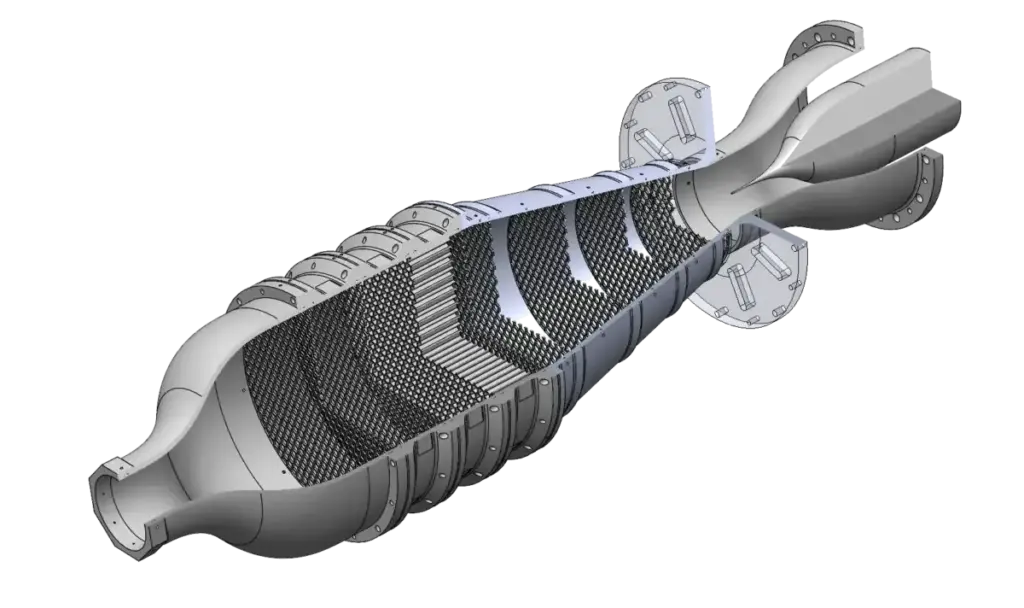

小型高速風洞装置
- ノズル出口直径80mmnの小型高速風洞です。
- 風速：5～50m/s 風速分布：±1.5% 乱れ度：1.5%未満 商用100V/50Hz/60Hz
- 参考価格：1,800,000円～
