取扱製品一覧

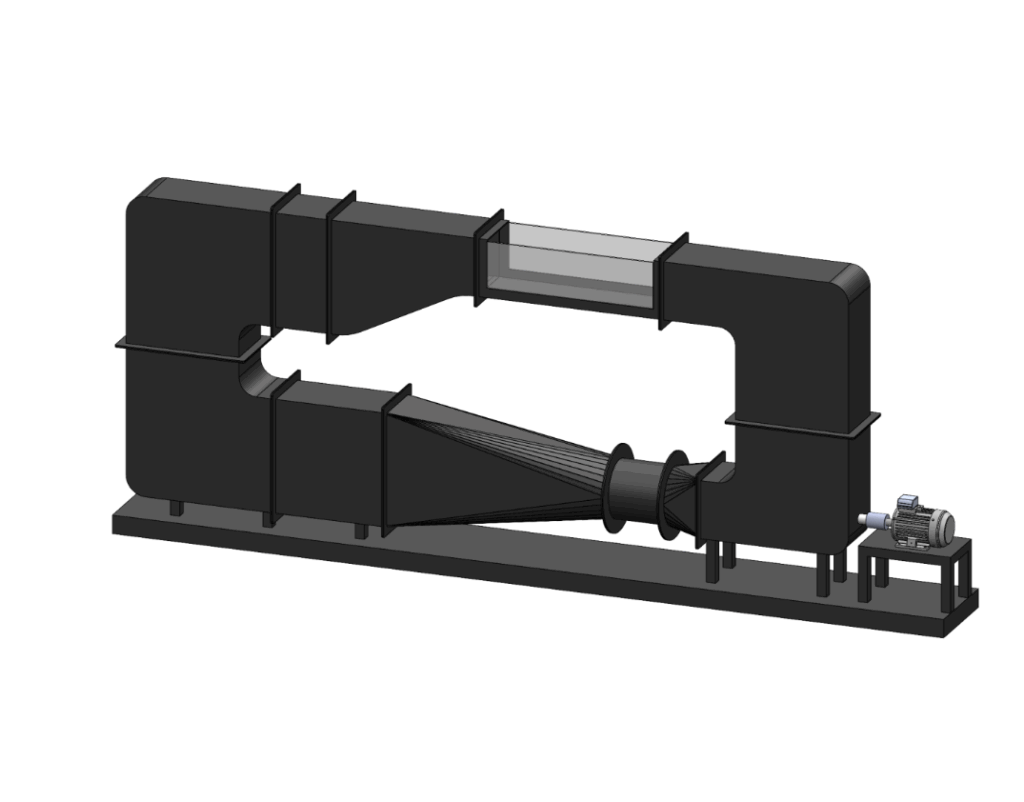

回流水槽（WTシリーズ）

• 基礎研究、教育、流れの可視化、流体力の計測等の幅広い分野で活用可能な水槽です。
• ご活用事例：船舶等の研究開発、流体力学の教育、釣具の開発等

型式	WT-300	WT-500	WT-1000
流速	0.1～0.8m/s	0.1～0.8m/s	0.1～0.8m/s
装置寸法	L3.0m W0.8m H1.8m（例）	L3.3m W0.9m H1.8m（例）	L3.7m W0.9m H1.8m（例）
流速分布	±3%未満（0.5m/s時）	±3%未満（0.5m/s時）	±3%未満（0.5m/s時）
水面変動	±1mm（0.5m/s時）	±1mm（0.5m/s時）	±1mm（0.5m/s時）
計測部寸法	L0.7m W0.3m D（水深）0.2m	L0.9m W0.3m D（水深）0.2m	L1.0m W0.3m D（水深）0.2m
入力電源	三相200V	三相200V	三相200V

---

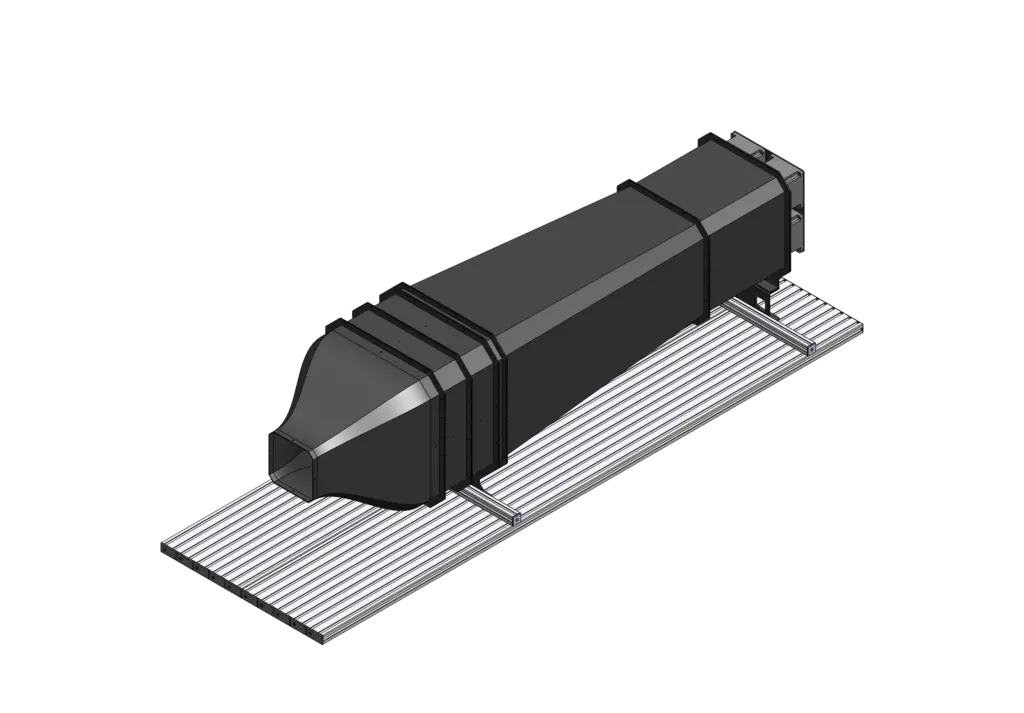

小型風洞装置（SWシリーズ）

• 基礎研究、教育、流れの可視化、流体力の計測等の幅広い分野で活用可能な小型風洞装置です。
• ご活用事例：ラボレベルの研究開発、空気力学の教育等

型式	SW-100	SW-200	CW-300
風速	5～40m/s	5～40m/s	5～40m/s
装置寸法	L3.4m W0.5m H1.5m（例）	L3.6m W0.7m H1.8m（例）	L3.6m W0.7m H1.8m（例）
風速分布	±2%未満	±2%未満	±2%未満
乱れ度	1%未満	1%未満	1%未満
出口面積	W100mm H100mまたは0.01m2	W200mm H200mまたは0.04m2	W300mm H300mまたは0.09m2
入力電源	商用100V 50/60Hz兼用	三相200V	三相200V

---

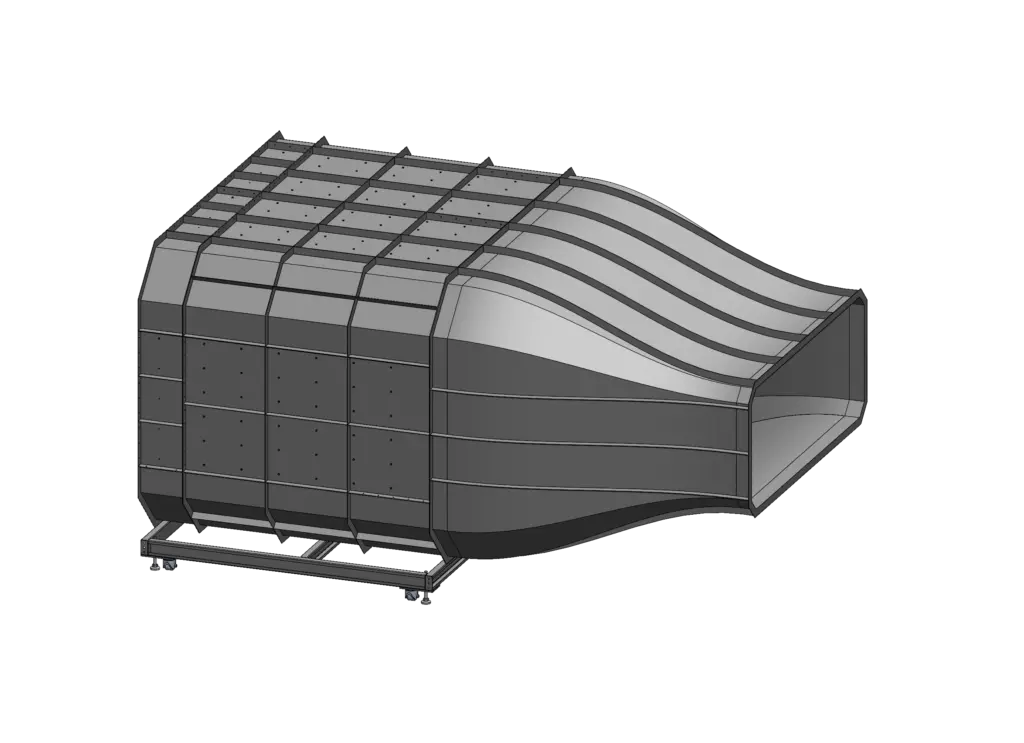

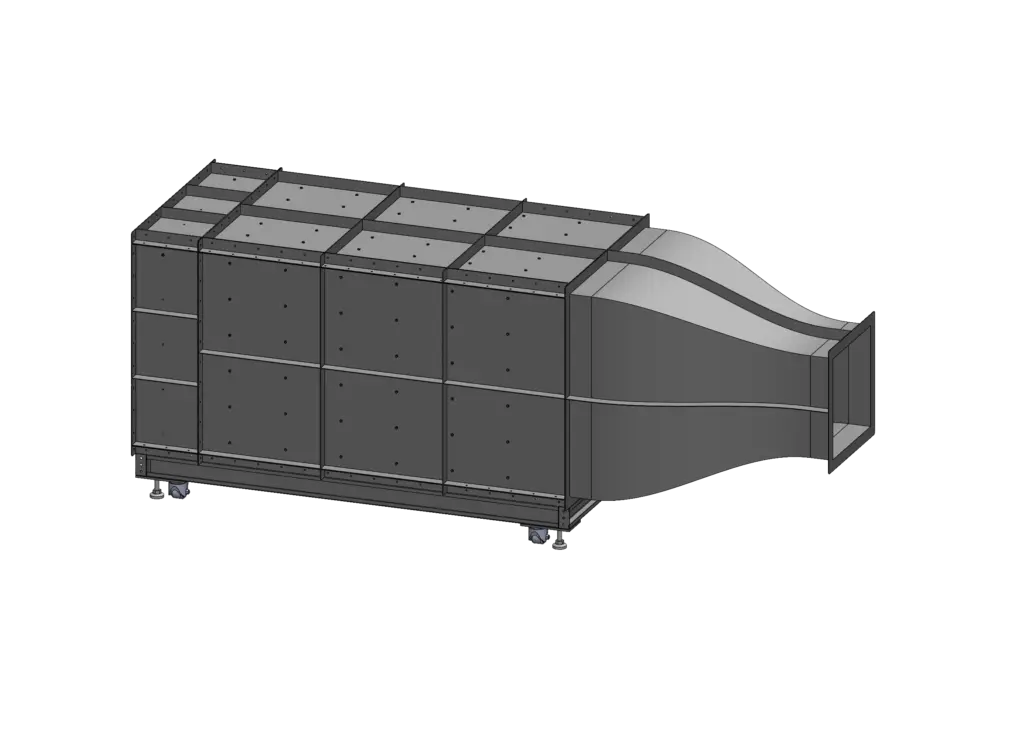

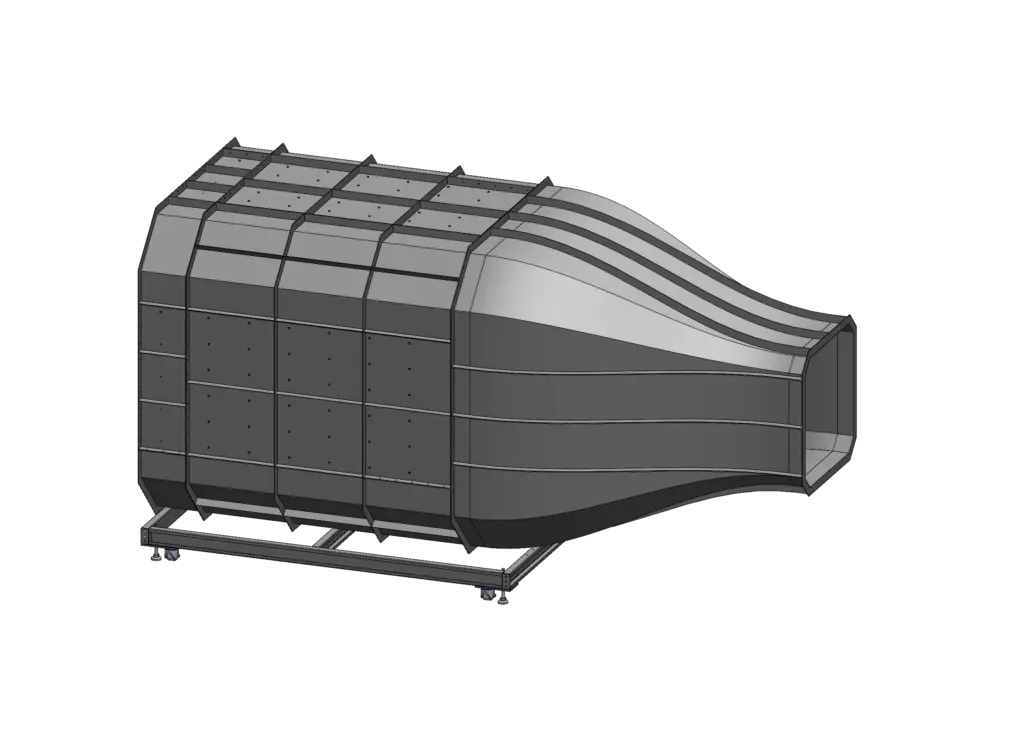

汎用風洞装置（CWシリーズ）

• 試作開発、基礎研究、流れの可視化、流体力の計測等の幅広い分野で活用可能な汎用風洞装置です。
• ご活用事例：空力に関する研究開発、流体力学の教育等

型式	CW-700	CW-1400	CW-2100
風速	0.5～22m/s	0.5～22m/s	0.5～22m/s
装置寸法	L3.4m W1.0m H1.8m（例）	L3.6m W1.7m H1.8m（例）	L3.7m W2.8m H1.8m（例）
風速分布	±2%未満	±2%未満	±2%未満
乱れ度	1%未満	1%未満	1%未満
出口面積	W0.7m H0.7mまたは0.36m2	W1.4m H1.4mまたは1.44m2	W2.1m H2.1mまたは3.24m2
入力電源	三相200V	三相200V	三相200V

---

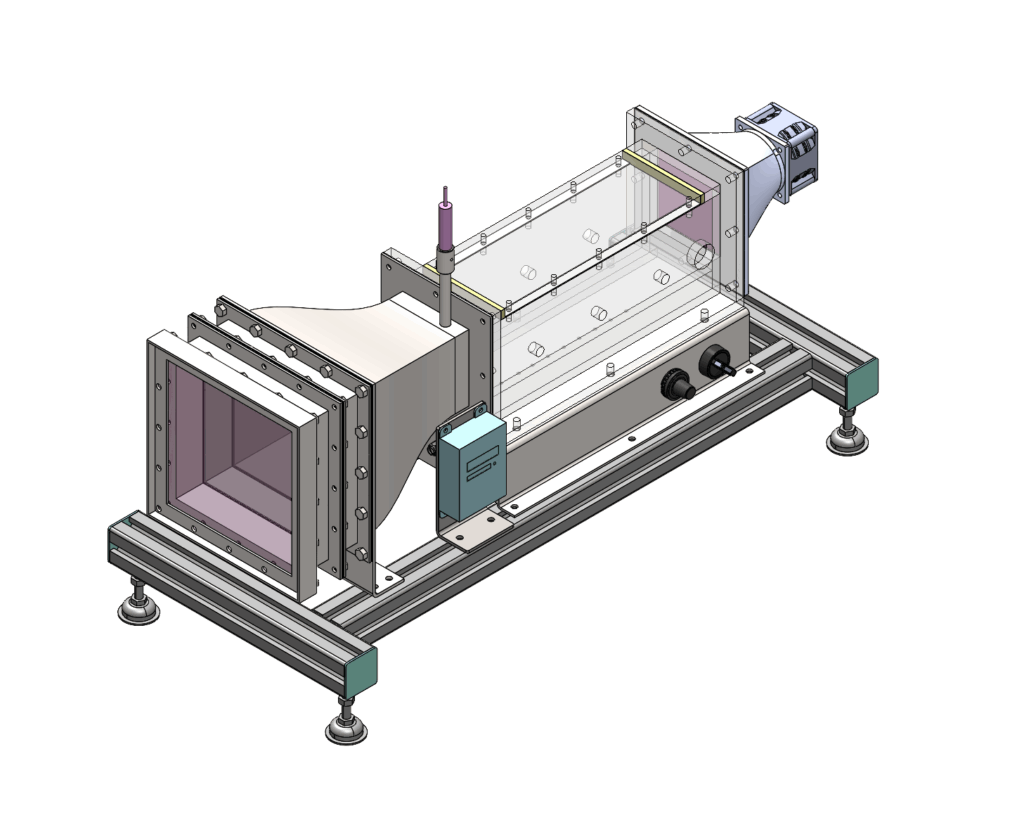

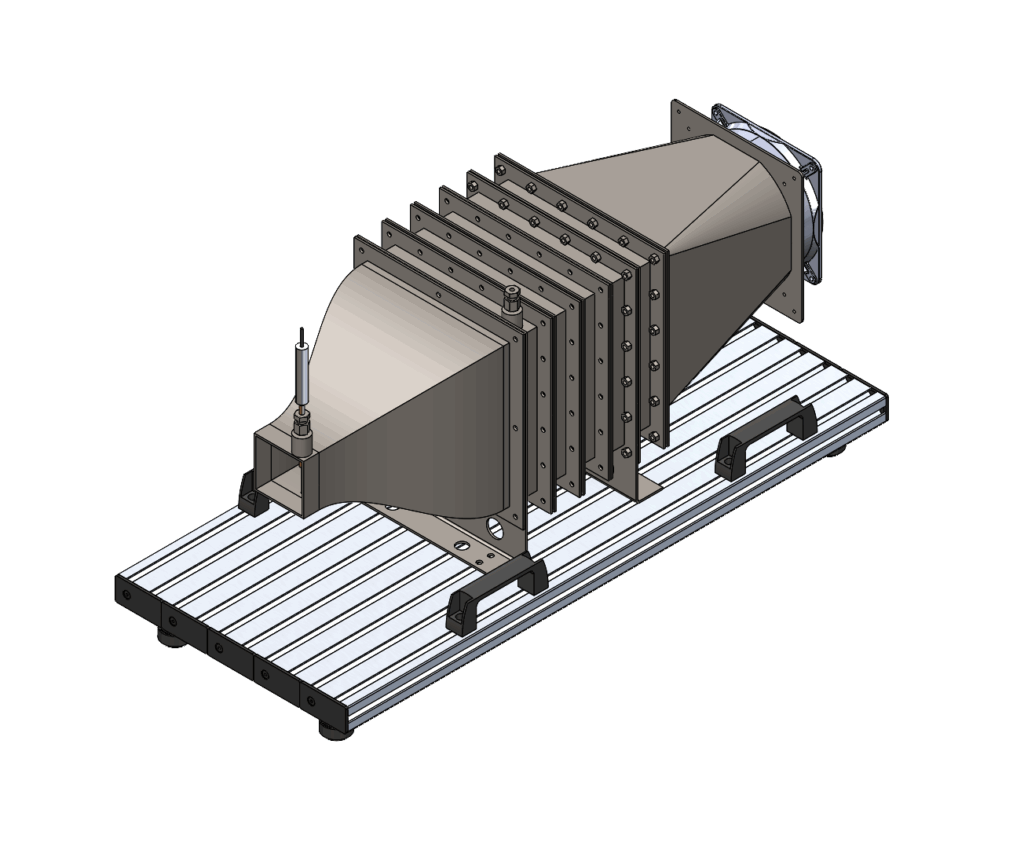

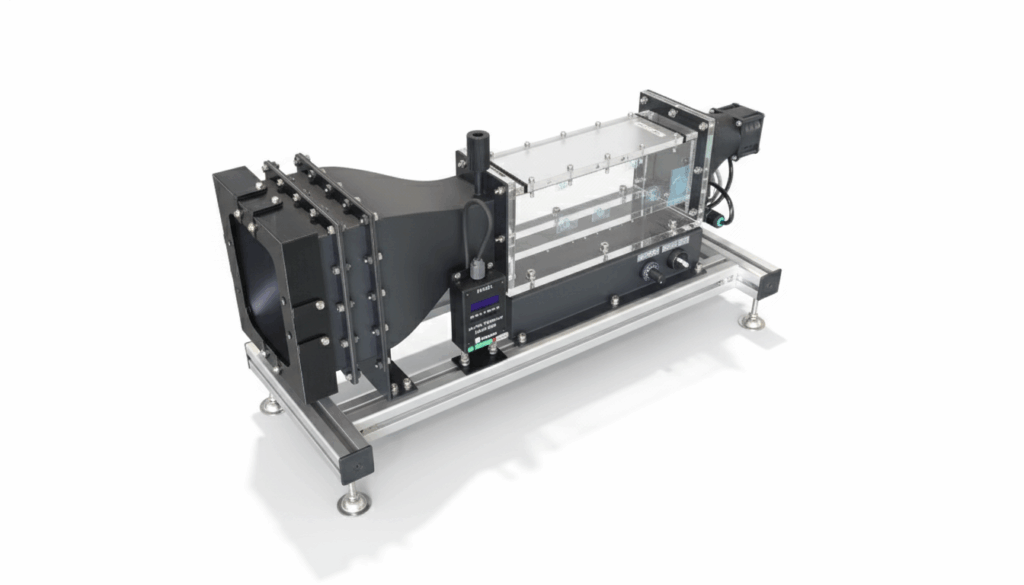

卓上小型風洞（DWシリーズ）

• 基礎研究、教育、流れの可視化、流体力の計測等の幅広い分野で活用可能な小型卓上装置です。
• ご活用事例：ラボレベルの研究開発、センサの校正等

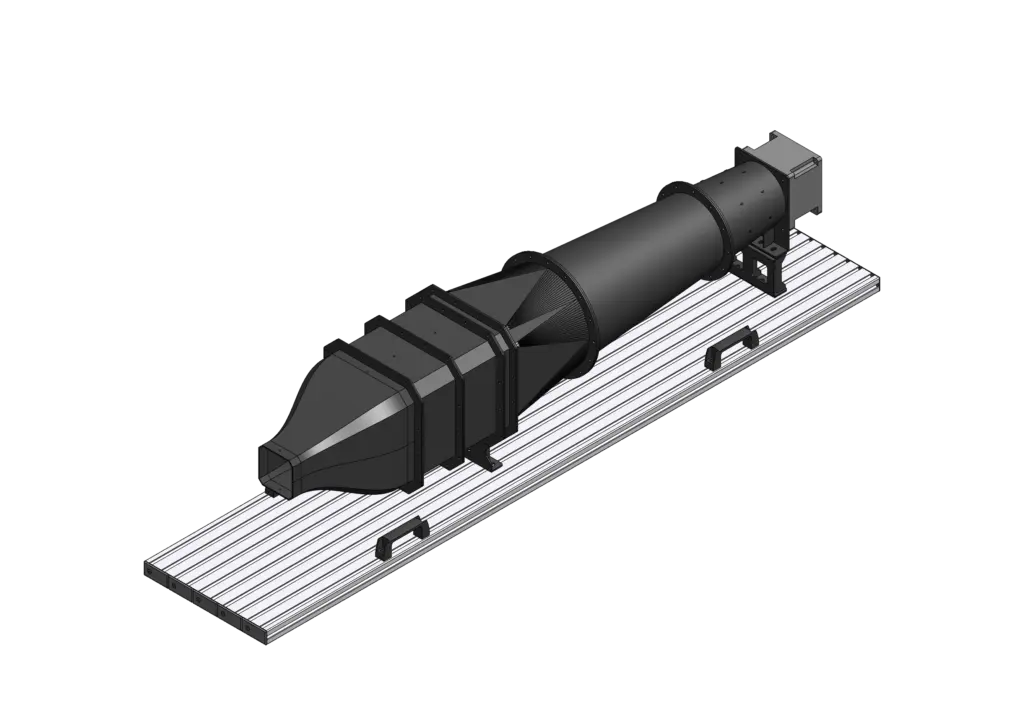

型式	DW-50	DW-80S
風速	1～20m/s	1～6m/s
装置寸法	L0.7m W0.3m H0.3m	L3.6m W1.7m H1.8m（例）
風速分布	±1%未満	±1%未満
乱れ度	1%未満	1%未満
出口面積/計測部寸法	W50mm H50m	W80mm H80m L300mm
入力電源	商用100V 50/60Hz兼用	商用100V 50/60Hz兼用

---

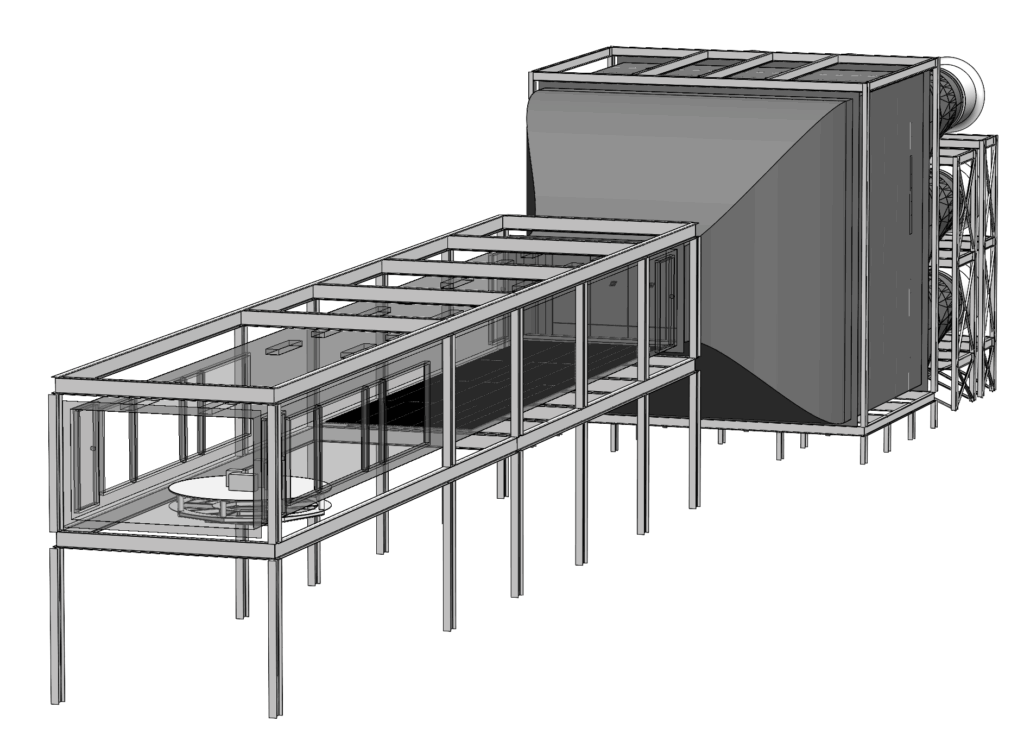

特注流体装置（特注水槽、特注風洞）

• 上記に当てはまらない仕様の各種流体実験装置の設計、製作、施工も承ります。先ずはお気軽にお問い合わせください。
• ご活用事例：自動車向け風洞、船舶用評価装置、高温風洞装置等

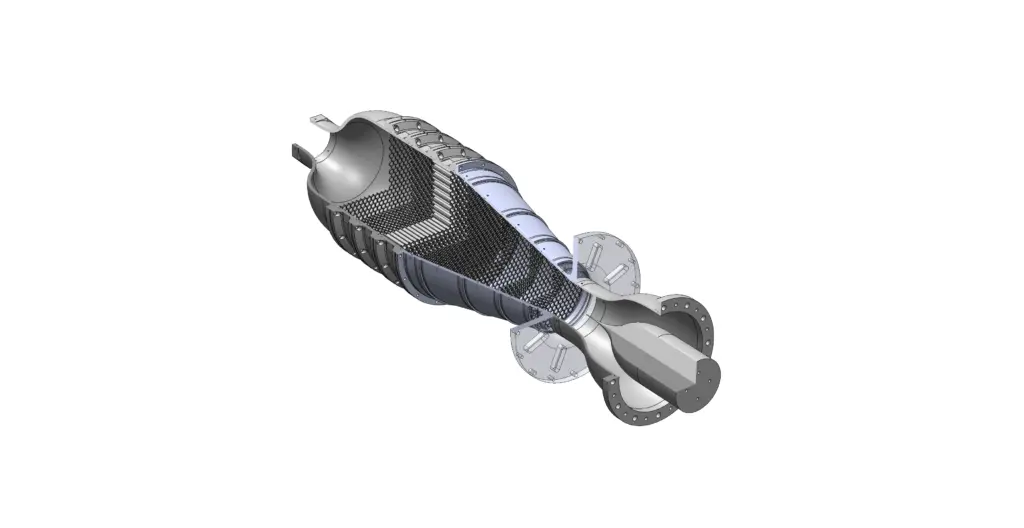

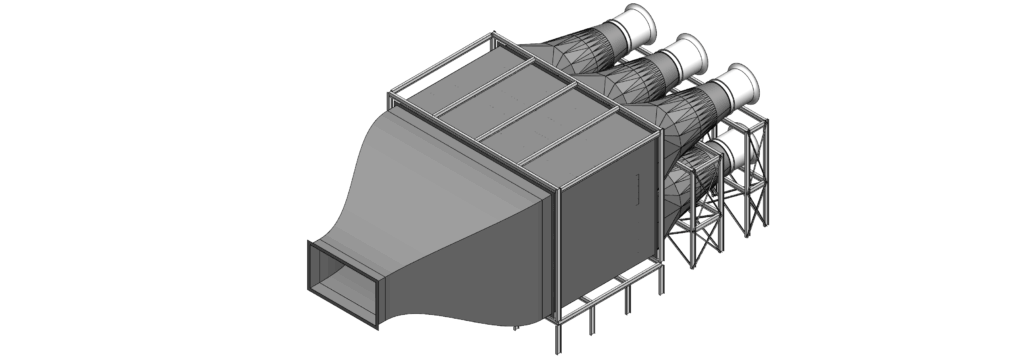

装置名	大型風洞装置（例）	高速風洞装置（例）	超小型卓上風洞（例）
風速	1～30m/s	10～60m/s	1～20m/s
出口面積/計測部寸法	W4.0m H3.0m	100Φ	W0.05m H0.05m（例）

---

付帯装置、計測装置およびオプション等

• 回流水槽および風洞装置の付帯装置、利用可能な計測装置および実験装置です。

品目例：標準制御盤他、JIS品ピトー管等を揃えております。その他お客様のご要望に応じて、設計設計製作等特注対応も可能です。

• 各種制御装置…制御盤、制御用操作卓、FA機器との連携

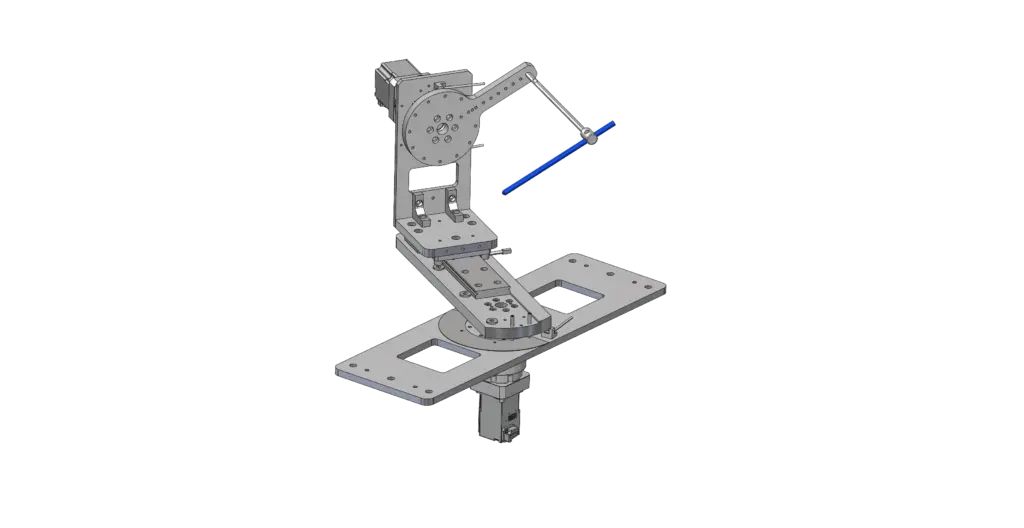

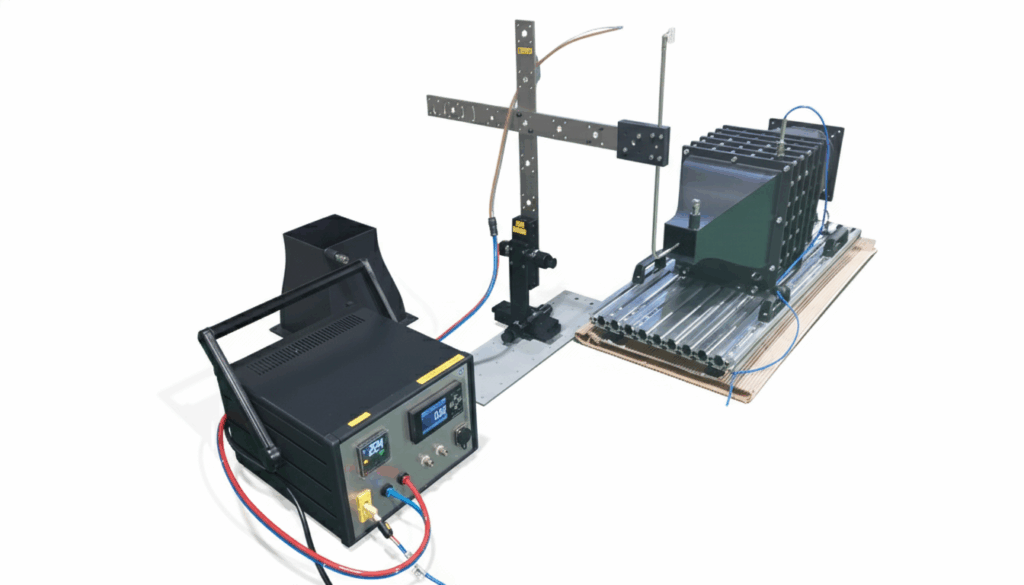

• 2次元トラバース装置…流速/風速分布の計測およびセンサ等の校正に活用可能なトラバース装置

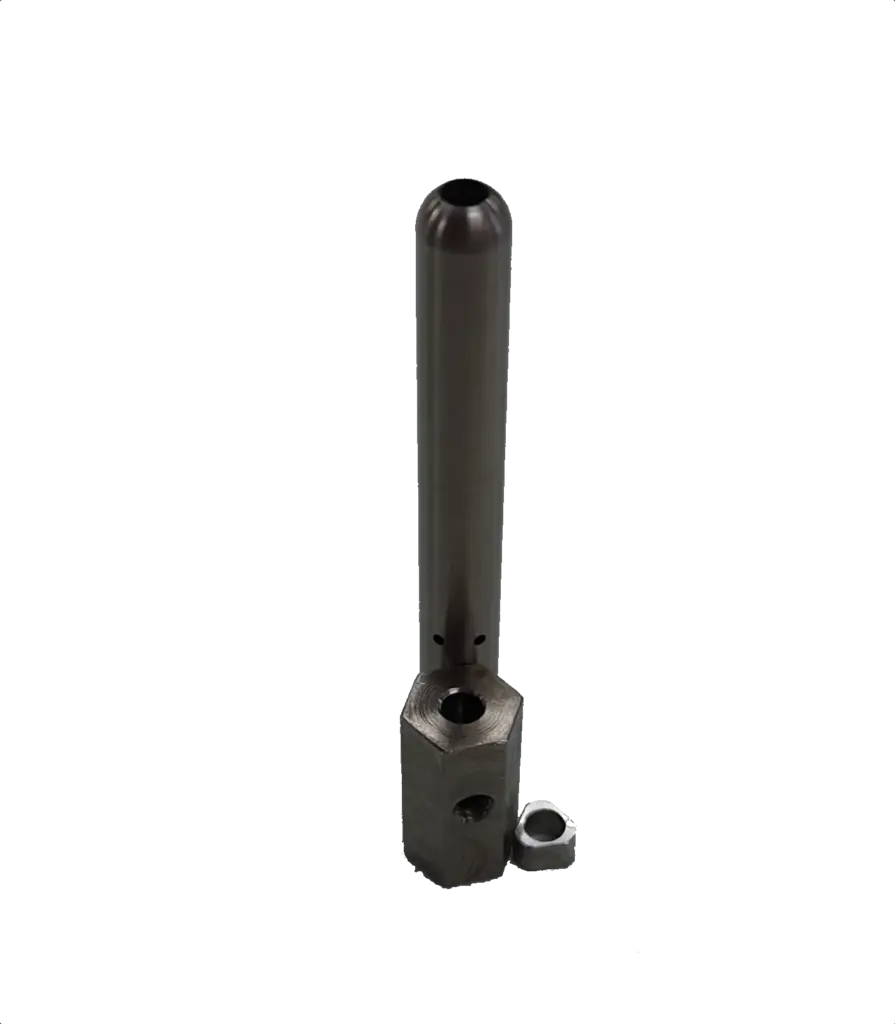

• JIS型対応ピトー管…JIS規格に対応する3mm、6mmピトー管
• 超小型ピトー管…特殊規格の超小型ピトー管
• 直管型ピトー管…JIS規格に準拠する直管型ピトー管

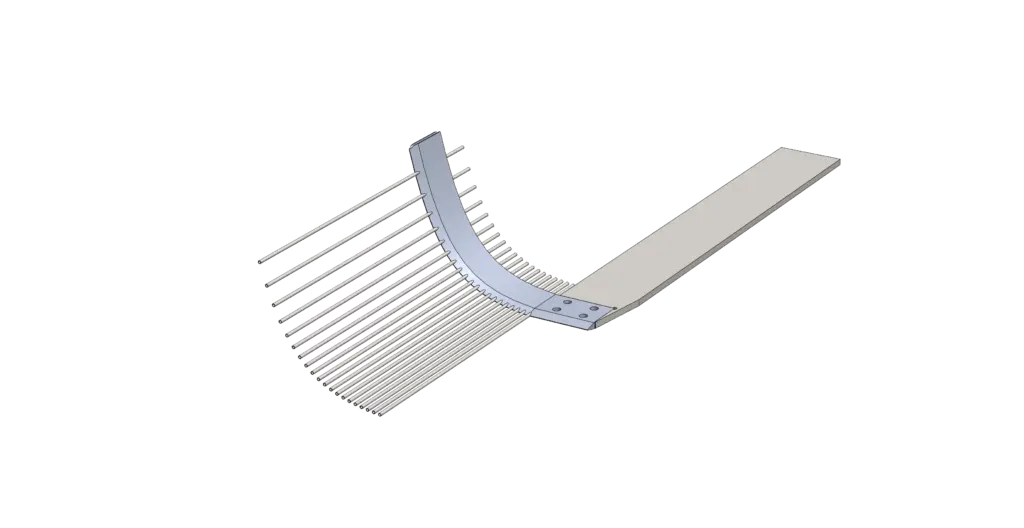

• 境界層計…壁面等の境界層が計測可能なピトー管レーク　他
